T Automatisk etikettmaskin för vertikaltyp

Denna maskin är tillämplig för cirkulär ytmärkning, till exempel rund behållare, beskrivningen av detaljapplikationerna enligt följande tabell:

ProblemApplikationsbeskrivning
Tillämplig behållareFöljande scenarier kan väljas för en maskin:

1) Rund behållare, till exempel rund flaska

2) Cirkulär yta, såsom behållare med en sektion av cirkulär båge

Tillämplig typ av etikettSjälvhäftande etikett

1) Icke-transparent som standard

2) Transparent som tillval

Nummer på etiketten1) 1 etikett

2) 2 etiketter som tryckts på en etikettrulle

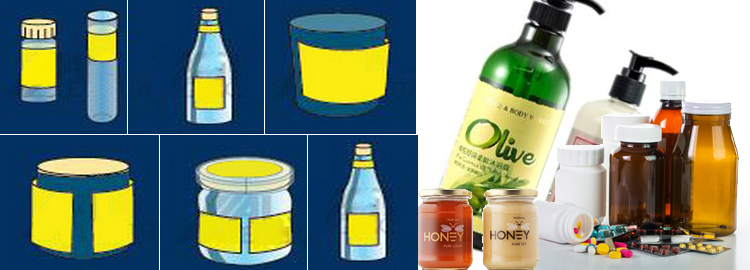

Följande är referensstil för containrar:



T Automatisk etikettmaskin för vertikaltyp



Standardfunktioner



• Lämplig för rund behållare eller behållare med en del av cirkulär båge, signal eller dubbel märkning

• Rostfritt stål 304 och högklassig aluminiumlegering som konstruktion av maskinen

• Unika märkhuvuden gör att etikettens åtdragning och spänning blir mer stabil. Och försäkra märkningens noggrannhet.

• Den professionella märkningsenheten förbättrar märkningens kvalitet. För att säkerställa inga rynkor och inga bubblor. Och överlappningens täthet.

• Kalibreringsvåg är bekväm enhet för att anpassa formen

• PLC och pekskärm HMI-kontroll för att uppnå intelligent drift och felsökning

• Intelligent kontroll, automatisk fotoelektrisk spårning, utan objekt utan märkning, ingen autokorrektion av etiketter



 Valfria funktioner



• Transparent märkningsdetekteringssensor

• Kodfält onlineutskrift



Enligt PLC-parameterinställningen via pekskärmen HMI, behållaren från uppströmsprocessen, genom transportören. Passera behållarseparationshjulen. Synkronisera med behållare och märkningsdetekteringssystem, behållaren får korrekt märkning av märkhuvudena. Den märkningsförstärkande anordningen säkerställer märkningskvaliteten som det sista steget.

Med undantag för maskinens konstruktion, kommer nyckelkomponenterna att bestämma kvaliteten på maskinen eller systemet, nedan är kortlistkonfigurationen för nyckelkomponenterna:



NejKomponenterMaterial / kortlista
1Programmerbar logisk styrenhetDelta, Siemens, Mitsubishi, Panosonic
2PekskärmWeinview, Siemens, Delta, Kinco, Panosonic
3Steg / servomotorTeco, Delta, Panosonic, Leadshine
4FrekvensomvandlareDelta, Schneider, Leadshine
5Viktiga elektriska komponenterSchneider, Chint, Ls, Ark
6Nyckelskydd och reläSchneider, Delixi
7Cylinder, filterAirtac, SMC
8FotocellsensorAutonics, Keyence, Leuze, Panosonic, Datalogic



Katalog 1J-x-xxxxxT-21100
Kontroll metodAutomatisk
Antal etiketter1 som standard, eller 2 etiketter som tryckts på samma etikettrulle
Etikettens öppenhetInte genomskinlig
LimSjälvhäftande
Kodning / tryckmaskinUtesluta
Etikettbredd15-150 mm - Ta med det bakre papperet
Längd på etiketten20-340mm
Märkningshastighet30-80 st / min för normal motor

40-120 st / min för servomotor

märkning Tolerans+/- 1mm
Behållarens diameter25-100 mm
Rullens yttre diameter280mm-Max
Rullens inre diameter76mm
StandardhastighetServomotor: 5 ~ 25m / min

Stegmotor: 5 ~ 19m / min

Tryckluft krävsInte tillämpbar
LuftkonsumtionInte tillämpbar
StrömkravAC 220V 50/60 HZ
Elförbrukning0.53Kw
Ungefärlig vikt (netto)185 kg
Dimension ('mm)1950 * 1100 * 1300 mm

I praktiken, jämför med den enkla maskinen på marknaden, vi fokuserar mer på detaljerna, fördelarna som anges i följande tabell:

MärkningsmålVår design
Inga rynkorRimlig etikettstyrenhet, inkludera

a) Märka och dra

b) Etikettspänning upprätthåller,

c) etiketteringsseparationsprocesser

Inga bubblorRimlig märkning och förstärkning av enheter
Exakt märkninga) Högkvalitativ och positionsjusterbar etikettdetekteringssensor

b) Anordning för justering av behållare

c) Märkning av synkroniseringsstyrning

Flexibel drifta) Pedalstyrning / automatisk detektering

b) Enstaka eller dubbla etiketter

c) Kodutskrift kan integreras

d) Flexibel programmering med PLC

e) Nödvändigt skydd, som kortslutning, överbelastning osv



Dokumentation

För att du ska kunna förstå våra produkter bekvämt, är följande dokument tillgängliga, men inte begränsade, som ska tillhandahållas vid inköpsstadiet



NejDokumenteraKodaBeskrivning
1Produktval GuideSGFör att välja eller anpassa lämpliga produkter för klienterna efter feedback från Selection Guide, som inkluderar projektbakgrund, parametrar och annan klients krav
2Produkter profilPPFör att klienterna ska förstå översikten över produkterna, täcker avsnitt av grundläggande funktioner, applikation, konstruktion, typiska produkter, godkännanden och valfria funktioner
3InstallationsinstruktionIFörklara steget för installation av utrustningen och inkludera driftsättning också
4AnvändarmanualUMFör att täcka innehållet i drift och underhåll och felsökning



Våra tjänster

T Automatisk etikettmaskin för vertikaltyp



anpassning



Anpassningsfilosofi



Produktdemonstrationen kanske inte helt uppfyller dina krav, vår filosofi är att anpassa ditt verkliga behov, för att minimera tomgångskapacitet och funktion. För att förse dig med prestanda och kostnadsbalanserade produkter. Följande är de faktorer som ska beaktas vid anpassningen:



• Transparent märkningsdetekteringssensor

• Kodfält onlineutskrift





Urvalshandbok



Urvalsguider finns tillgängliga för cirkulation, kontakta oss för att få produktval och anpassningssupport.



Påstående

  • Bilderna som visar i denna profil representerar produkter av sortiment och med förbehåll för den senaste eller anpassade designen
  • På grund av det stora antalet uppdateringar av dokumentation, uppgifterna som anges i den här profilen kanske inte uppdateras i tid, vänligen kontakta vår kundtjänst för den senaste versionen.
  • Funktionerna eller funktionerna visas i den här profilen med förbehåll för den ytterligare beskrivningen av offerten
